不锈钢焊缝到底焊成什么颜色好

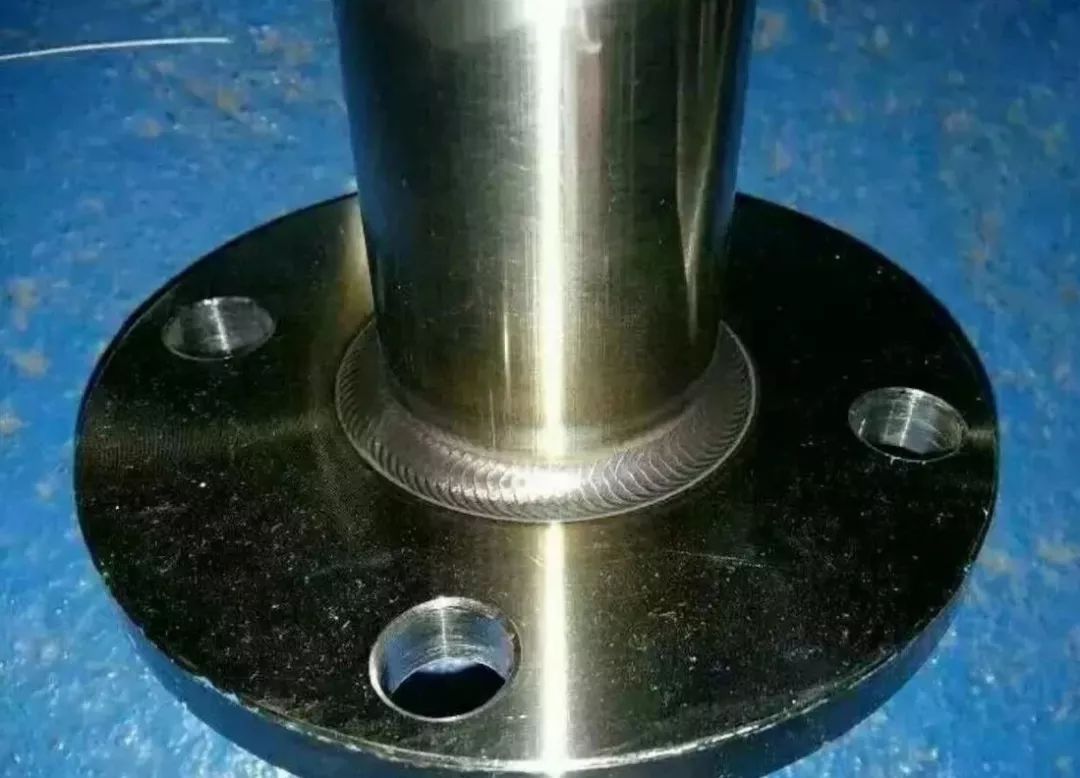

1.银白色

2.金黄色

 3.五彩色（金黄+蓝色）

4.蓝色

5.深蓝色

6.灰黑色（带光泽）

7.死黑灰 。

焊缝颜色的好坏和焊接工艺参数及焊工的技术水平是分不开的，其主要问题有：

1.焊前坡口的清洁度

2.保护气体的纯度及流量

3.焊接电流的大小

4.焊材的质量

5.焊缝的道数和层数

6.焊接速度

7.层间温度的控制

8.热输入量的控制

当焊接工艺条件都满足的话，焊缝应该是银白色，焊缝的各项物理化数值也最好。对于埋弧焊自动化焊接设备而言应严格控制焊接参数及热输入量，其实就是每种焊件的厚度不同让焊接电流电压，焊速以及送丝速度等数值合理匹配。其实焊接就像是演戏一样，主演和配角演员必须达到百分百默契才能发挥最高效果。比如相同的材质不同的壁厚工件，焊接参数必定是不同的，如果参数过大必然会产生晶间腐蚀造成贫铬，严重的话还会产生裂纹，颜色也会很难看。根据经验来说：以上银白色、黄色的质量都可以，银白色最好，五彩色的焊缝已经部分的产生了晶间腐蚀和贫铬，就是所谓的碳化铬，使不锈钢失去不锈耐腐蚀功能。蓝色、深蓝色以后的颜色对于焊接质量来说就无从谈起。

在实际工作中焊接工艺参数是不能死板硬套的，由于环境温度、焊件的厚度及焊件的大小以及焊接速度等不同，适用的参数也不相同。当焊接大焊件大壁厚时，当然电流要大一些，必要时应采用多层多道焊并且还要控制层间温度，否则可能焊缝外观质量很漂亮，内部达不到真正的焊接质量要求。当采用多层多道焊时，可将前层焊缝冷却后再进行下层焊缝焊道焊接，这样效果会更好。

自动焊时，焊接速度、送丝速度也必须配合相应的电流电压，就相同焊件来说要达到最好的焊缝效果，焊接速度改变的话，势必要改变电流电压或者送丝机的速度。焊接速度越快电压越大，送丝速度越快，但是考虑到金属的熔化和焊接质量，应当选择一个最佳焊接速度和最佳电流、电压及最佳的热输入量才能保证焊缝质量。

1、焊接前的清理必须严格按照焊接工艺规程清理

2、氩气必须满足焊接不锈钢的要求

3、适当加大喷嘴直径确保保护效果

4、采用小电流短弧摇把快速焊

5、接息弧后待熔池完全冷却后再移开焊枪

6、严格控制热输入量。其次是工作环境也是很重要的一个环节，焊接环境内的风和粉尘焊件表面的洁净程度，焊工的技术水平，焊丝的质量等都会影响焊缝的质量
