不锈钢复合钢板还可以这样来焊！

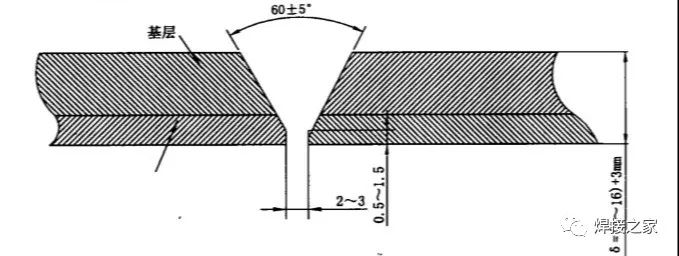

无锡不锈钢板厂家无锡汉能不锈钢2019年10月31日讯  不锈钢复合钢板的焊接顺序一般情况下都是先焊基层内侧，背面清根后焊接基层外侧，最后焊接过渡层和复层（坡口图）。

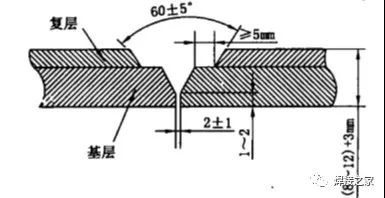

这一工艺方法比较成熟，但对于小直径筒体（直径500以下）的纵环焊缝的焊接，则要选用外坡口。如图所示：

那么今天就来学习一下不锈钢复合板制小直径压力容器焊接工艺：

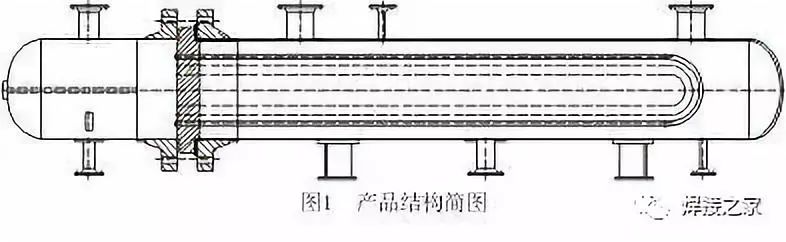

脱硫化氢塔底重沸器，为U形管式换热器，结构型式如图所示，壳程侧承装介质含氨水，筒体材质为Q245R+S31603 不锈钢复合钢板，设计压力为1.18MPa，设计温度为189℃，筒体直径为Φ600mm。

2    焊接接头设计

2.1    坡口设计

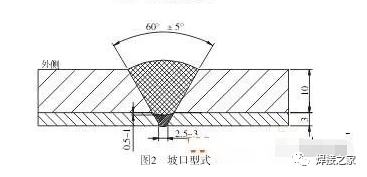

由于该产品筒体直径较小，只能从外部进行焊接，因此采用外坡口单面焊的型式，如图所示。

这种坡口型式是采用GTAW+SMAW在筒体外侧进行焊接，焊接顺序为先焊接覆层焊缝，然后焊过渡层焊缝，最后焊基层焊缝，与以前所采用的焊接顺序不同，这种焊接顺序所带来的是焊接材料的选用问题。

2.2    焊接材料

覆层以上基层的焊接选择不锈钢焊接材料，考虑到母材的稀释，选择铬镍含量较高的焊材。所以确定的焊接材料为采用焊丝ER316L（H03Cr19Ni12Mo2Si）焊接覆层，然后采用焊条A042（E309MoL-16）进行过渡层及基层的焊接。

3    焊接工艺评定试验

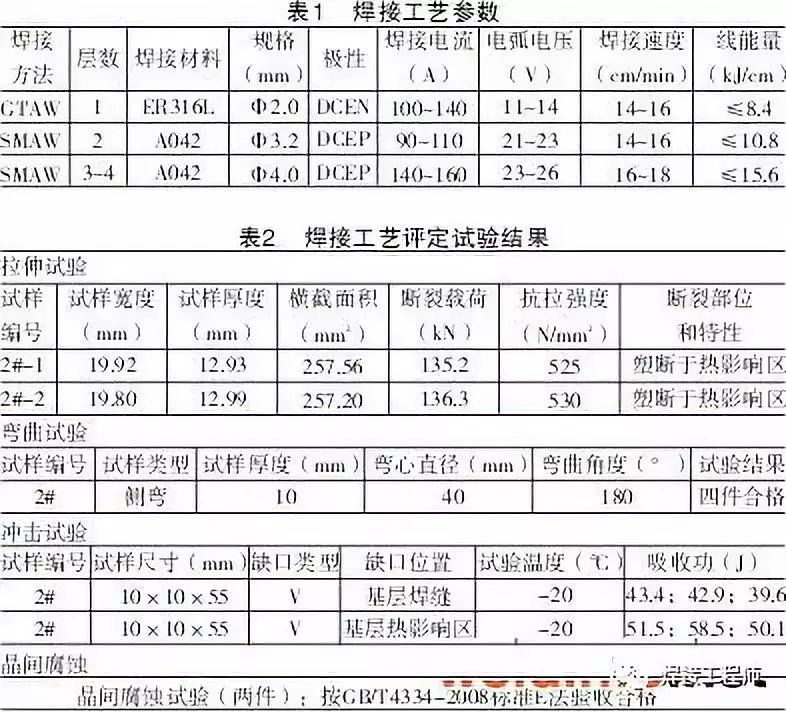

按照NB/T47014附录C标准要求，进行焊接工艺评定试验，焊接工艺参数见表1，试验结果见表2。试件经无损检测合格后取样进行力学性能和晶间腐蚀检测。

通过试验结果可以看到焊接接头的抗拉强度、弯曲性能、冲击性能、晶间腐蚀结果均满足标准要求，证明制定的焊接工艺和选择的焊接材料可以保证焊接接头的力学性能和耐蚀性能。

4    结束语

不锈钢复合板受空间所限的情况下可以先焊覆层焊缝，再焊过渡层焊缝，最后焊接基层焊缝。

焊接覆层焊缝后，覆层以上基层的焊接应选用不锈钢焊接材料。

采用GTAW+SMAW焊接方法在外侧单面焊接小直径筒体不锈钢复合板，选用正确的焊接材料，经试验证明满足标准要求。
