316和316L有什么不同，不知道你就太LOW了

无锡不锈钢板厂家无锡汉能不锈钢2019年12月17日讯  我们大家都知道316L是一种不锈钢材料牌号，AISI 316L是对应的美国标号，sus 316L 是对应的日本标号。我国的标准牌号为022Cr17Ni12Mo2（新标），旧牌号为00Cr17Ni14Mo2，表示主要含有Cr，Ni，Mo数字表示大概含有的百分比。

那么你知道316和316L与什么区别，你造吗？

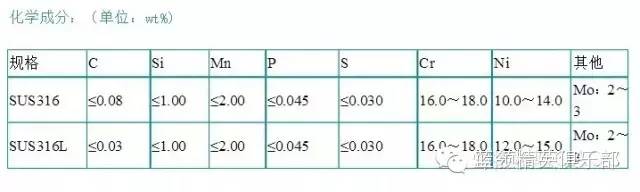

首先看一看材料的化学成分

我们可以看出：两者碳含量不同，316L的碳含量更低，具有更好的耐腐蚀性。这里面“L”就是Low的意思。

打个通俗易懂的比方好了，当今以纯素萌为美，你偏偏弄个了杀马特的发型，那你就LOW了。

当大家都在讨论莎士比亚的时候，你偏偏要谈赵本山，那你就LOW了。
当小伙伴们都爱琴棋诗画的时候，你偏偏喜欢和社区的大妈们打麻将，那你就LOW了。

当大家都爱清洁爱卫生的时候，你偏偏随地吐痰乱丢垃圾，那你就LOW了。

Low在英文里是“低”的意思。这回您知道他们的不同了吧！现在你可知道304和304L，317和317L有什么不同了吗？

在不知道你就Low了

由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法。

管径大于159 mm 的采用氩弧焊打底，手工电弧焊盖面。管径小于159 mm 的全用氩弧焊。焊机采用手工电弧焊/氩弧焊两用的WS7 一400 逆变式弧焊机。

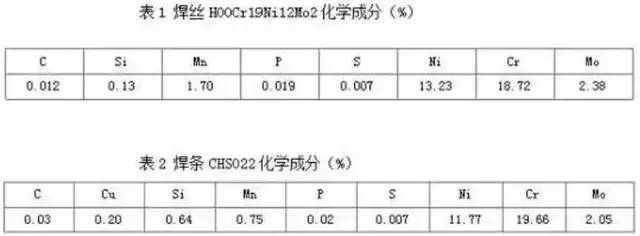

奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择H00Cr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22 作为填充材料，其成分见表1 和表2。

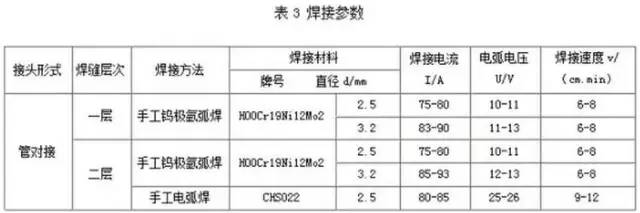

奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 ℃ 。具体参数见表3 。

坡口形式采用V形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5mm，坡口角度比碳钢大，约为65°-700°，其形式见图1 。

因不锈钢热膨胀系数较大，焊接时产生较大的焊接应力，要求采用严格的定位焊。对于d≦Φ89mm的管采用两点定位，d=Φ89-Φ219mm采用三点定位，d≧219mm的采用四点定位；定位焊缝长度6-8mm。

①手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接；

②焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并用丙酮清洗；焊条应在200-250℃烘干1h，随取随用；

③焊前将工件坡口两侧25mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25mm范围；

④氩弧焊时，喷嘴直径Φ2mm , 钨极为铈钨极，规格Φ2.0mm ；

⑤氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成形。采用在管道内局部充氩的方法，流量为5-14L/min，正面氩气流量为12一13L/min 。

①打底焊时焊缝厚度应尽量薄，与根部熔合良好，收弧时要成缓坡形，如有收弧缩孔，应用磨光机磨掉。必须在坡口内引弧熄弧，熄弧时应填满弧坑，防止弧坑裂纹。

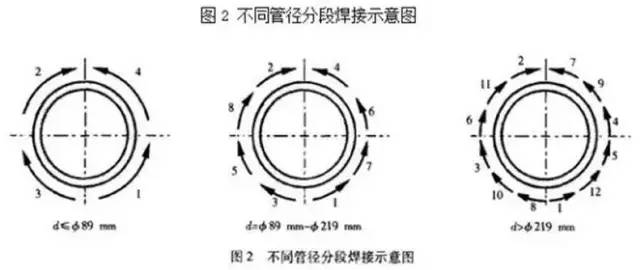

②由于该不锈钢为奥氏体不锈钢，为防止碳化物析出敏化及晶间腐蚀，应严格控制层间温度和焊后冷却速度，要求焊接时层间温度控制在60℃以下，焊后必须立即水冷，同时采用分段焊接。具体分段方法见图2。这种对称分散的焊接顺序，即可增大接头的冷却速度，又可减小焊接应力。
