不锈钢压力容器焊接工艺

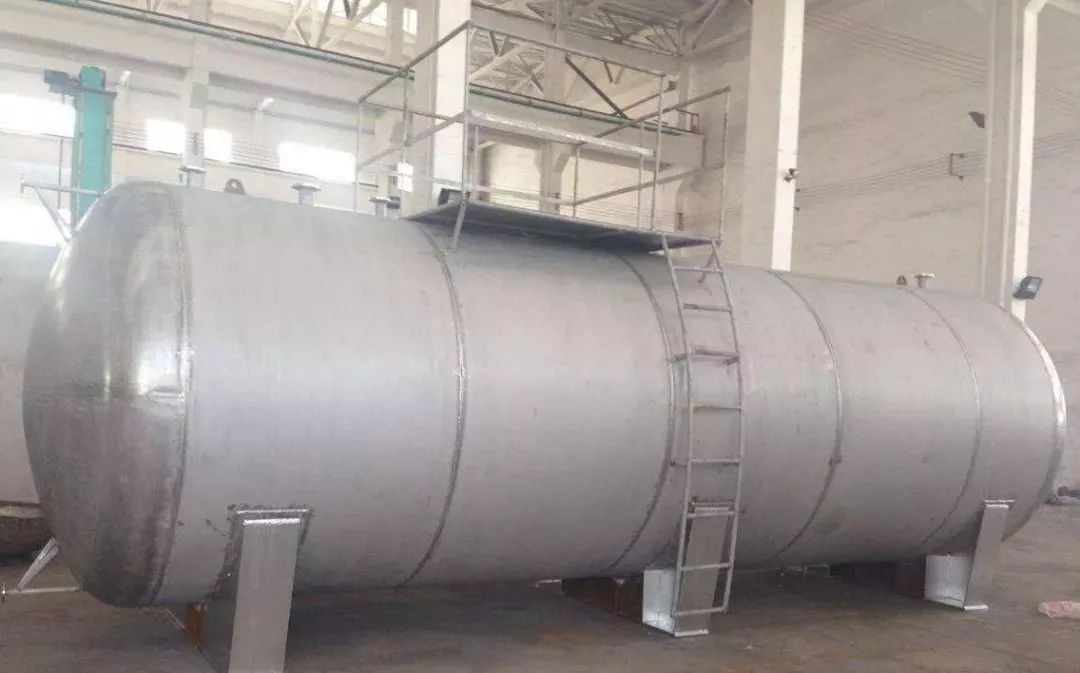

无锡不锈钢板厂家无锡汉能不锈钢2020年2月22日讯  所谓不锈钢是指在钢中加进一定量的铬元素后,使钢处于钝化状态,具有不生锈的特性。为达到此目的,其铬含量必须在12%以上。为进步钢的钝化性,不锈钢中还往往需加进能使钢钝化的镍、钼等元素。一般所指的不锈钢实际上是不锈钢和耐酸钢的总称。不锈钢并不一定耐酸,而耐酸钢一般均具有良好的不锈性能。不锈钢按其钢的组织不同可分为四类,即奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、奥氏体-铁素体双相不锈钢。

1. 奥氏体不锈钢及其焊接特点

    奥氏体不锈钢是应用最广泛的不锈钢,以高Cr-Ni型最为普遍。目前奥氏体不锈钢大致可分为Cr18-Ni8型、Cr25-Ni20型、Cr25-Ni35型。奥氏体不锈钢有以下焊接特点:

① 焊接热裂纹 奥氏体不锈钢由于其热传导率小,线膨胀系数大,因此在焊接过程中,焊接接头部位的高温停留时间较长,焊缝易形成粗大的柱状晶组织,在凝固结晶过程中,若硫、磷、锡、锑、铌等杂质元素含量较高,就会在晶间形成低熔点共晶,在焊接接头承受较高的拉应力时,就易在焊缝中形成凝固裂纹,在热影响区形成液化裂纹,这都属于焊接热裂纹。

防止热裂纹最有效的途径是降低钢及焊材中易产生低熔点共晶的杂质元素和使铬镍奥氏体不锈钢中含有4% ~ 12%的铁素体组织。

② 晶间腐蚀 根据贫铬理论,在晶间上析出碳化铬,造成晶界贫铬是产生晶间腐蚀的主要原因。为此,选择超低碳焊材或含有铌、钛等稳定化元素的焊材是防止晶间腐蚀的主要措施。

③ 应力腐蚀开裂 应力腐蚀开裂通常表现为脆性破坏,且发生破坏的过程时间短,因此危害严重。造成奥氏体不锈钢应力腐蚀开裂的主要原因是焊接残余应力。焊接接头的组织变化或应力集中的存在,局部腐蚀介质浓缩也是影响应力腐蚀开裂的原因。

④ 焊接接头的σ相脆化 σ相是一种脆硬的金属间化合物,主要析集于柱状晶的晶界。γ相和δ相都可发生σ相转变。比如对于Cr25Ni20型焊缝在800℃ ~ 900℃加热时,就会发生强烈的γ→δ转变。

对于铬镍型奥氏体不锈钢,特别是铬镍钼型不锈钢,易发生δ→σ相转变,这主要是由于铬、钼元素具有明显的σ化作用,当焊缝中δ铁素体含量超过12%时,δ→σ的转变非常明显,造成焊缝金属的明显的脆化,这也就是为什么热壁加氢反应器内壁堆焊层将δ铁素体含量控制在3%~10%的原因。

2. 铁素体不锈钢及其焊接特点

铁素体不锈钢分为普通铁素体不锈钢和超纯铁素体不锈钢两大类,其中普通铁素体不锈钢有Cr12 ~ Cr14型,如00Cr12、0Cr13Al;Cr16 ~ Cr18型,如1Cr17Mo;Cr25 ~ 30型。

由于普通铁索体不锈钢中的碳、氮含量较高,故加工成形及焊接都较困难,耐蚀性也难以保证,使用受到限制,在超纯铁素体不锈钢中严格控制了钢中的碳和氮总量,一般控制在0.035% ~ 0.045%、0.030%、0.010% ~ 0.015%三个层次,同时还加进必要的合金元素以进一步进步钢的耐腐蚀性和综合性能。

与普通铁素体不锈钢相比,超纯高铬铁素体不锈钢具有很好的耐均匀腐蚀、点蚀及应力腐蚀性能,较多的应用于石化设备中。铁素体不锈钢有以下焊接特点:

① 焊接高温作用下,在加热温度达到1000℃以上的热影响区特别在近缝区的晶粒会急剧长大,焊后即使快速冷却,也无法避免因晶粒粗大化引起的韧性急剧下降及较高的晶间腐蚀倾向。

② 铁素体钢本身含铬量较高,有害元素碳、氮、氧等也较多,脆性转变温度较高,缺口敏感性较强。因此,焊后脆化现象较为严重。

③ 在400℃ ~ 600℃长时间加热缓冷时,会出现475℃脆化,使常温韧性严重下降。在550℃ ~ 820℃长时间加热后,则轻易从铁素体中析出σ相,也明显降低其塑、韧性。

3. 马氏体不锈钢及其焊接特点

马氏体不锈钢可分为Cr13型马氏体不锈钢、低碳马氏体不锈钢和超级马氏体不锈钢。Cr13型具有一般抗腐蚀性能,从Cr12为基的马氏体不锈钢,因加进镍、钼、钨、钒等合金元素,除具有一定的耐腐蚀性能,还具有较高的高温强度及抗高温氧化性能。

马氏体不锈钢的焊接特点:Cr13型马氏体不锈钢焊缝和热影响区的淬硬倾向特别大,焊接接头在空冷条件下便可得到硬脆的马氏体,在焊接拘束应力和扩散氢的作用下,很轻易出现焊接冷裂纹。当冷却速度较小时,近缝区及焊缝金属会形成粗大铁素体及沿晶析出碳化物,使接头的塑、韧性明显降低。

低碳及超级马氏体不锈钢的焊缝和热影响区冷却后,固然全部转变为低碳马氏体,但没有明显的淬硬现象,具有良好的焊接性能。

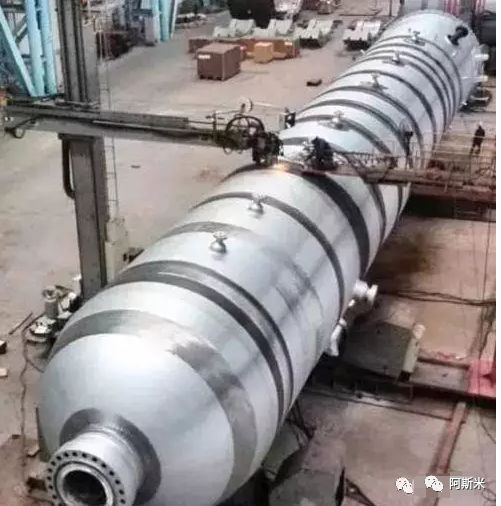

1. 奥氏体不锈钢焊材选用

奥氏体不锈钢焊材的选择原则是在无裂纹的条件下,保证焊缝金属的耐蚀性能及力学性能与母材基本相当,或高于母材,一般要求其合金成分大致与母材成分匹配。对于耐蚀的奥氏体不锈钢,一般希看含一定量的铁素体,这样既能保证良好的抗裂性能,又能有很好的抗腐蚀性能。但在某些特殊介质中,如尿素设备的焊缝金属是不答应有铁素体存在的,否则就会降低其耐蚀性。对耐热用奥氏体钢,应考虑对焊缝金属内铁素体含量的控制。对于长期在高温运行的奥氏体钢焊件,焊缝金属内铁素体含量不应超过5%。读者可根据Schaeffler图,按焊缝金属中的铬当量和镍当量估计出相应的铁素体含量。

2. 铁素体不锈钢焊材选用

铁素体不锈钢焊材基本上有三类:1)成分基本与母材匹配的焊材;2)奥氏体焊材;3)镍基合金焊材,由于其价格较高,故很少选用。

铁素体不锈钢焊材可采用与母材相当的材料,但在拘束度大时,很轻易产生裂纹,焊后可采用热处理,恢复耐蚀性能,并改善接头塑性。采用奥氏体焊材可免除预热和焊后热处理,但对于不含稳定元素的各种钢,热影响区的敏化仍然存在,常用309型和310型铬镍奥氏体焊材。对于Cr17钢,也可用308型焊材,合金含量高的焊材有利于进步焊接接头塑性。奥氏体或奥氏体一铁素体焊缝金属基本与铁素体母材等强,但在某些腐蚀介质中,焊缝的耐蚀性可能与母材有很大的不同,这一点在选择焊材时要留意。

3. 马氏体不锈钢焊材选用

在不锈钢中,马氏体不锈钢是可以利用热处理来调整性能的,因此,为了保证使用性能的要求,特别是耐热用马氏体不锈钢,焊缝成分应尽量接近母材的成分。为了防止冷裂纹,也可采用奥氏体焊材,这时的焊缝强度必然低于母材。

焊缝成分同母材成分相近时,焊缝和热影响区将会同时硬化变脆,同时在热影响区中出现回火软化区。为了防止冷裂,厚度3mm以上的构件往往要进行预热,焊后也往往需要进行热处理,以进步接头性能,由于焊缝金属与母材的热膨胀系数基本一致,经热处理后有可能完全消除焊接应力。

当工件不答应进行预热或热处理时,可选择奥氏体组织焊缝,由于焊缝具有较高的塑性和韧性,能松弛焊接应力,并且能较多地固溶氢,因而可降低接头的冷裂倾向,但这种材质不均匀的接头,由于热膨胀系数不同,在循环温度的工作环境下,在熔合区可能产生剪应力,而导致接头破坏。

对于简单的Cr13型马氏体钢,不采用奥氏体组织的焊缝时,焊缝成分的调整余地未几,一般都和母材基体相同,但必须限制有害杂质S、P及Si等,Si在Cr13型马氏体钢焊缝中可促使形成粗大的马氏体。降低含C量,有利于减小淬硬性,焊缝中存在少量Ti、N或Al等元素,也可细化晶粒并降低淬硬性。

对于多组元合金化的Cr12基马氏体热强钢,主要用途是耐热,通常不用奥氏体焊材,焊缝成分希看接近母材。在调整成分时,必须保证焊缝不致出现一次铁素体相,因它对性能十分有害,由于Cr13基马氏体热强钢的主要成分多为铁素体元素(如Mo、Nb、W、V等),为保证全部组织为均一的马氏体,必须用奥氏体元素加以平衡,也就是要有适当的C、Ni、Mn、N等元素。

马氏体不锈钢具有相当高的冷裂倾向,因此必须严格保持低氢,甚至超低氢,在选择焊材时,必须要留意这一点。

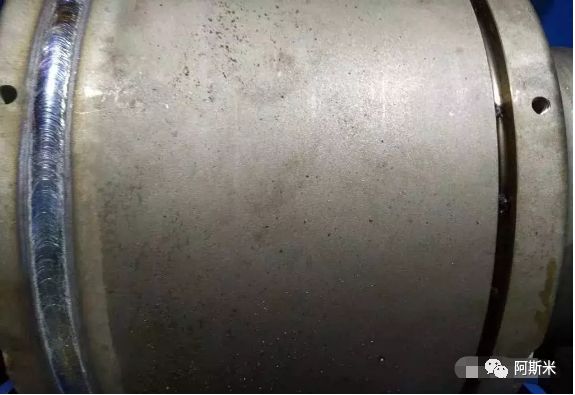

1. 奥氏体不锈钢焊接要点

总的来说,奥氏体不锈钢具有优良的焊接性。几乎所有的熔化焊接方法均可用于焊接奥氏体不锈钢,奥氏体不锈钢的热物理性能和组织特点决定了其焊接工艺要点。

① 由于奥氏体不锈钢导热系数小而热膨胀系数大,焊接时易于产生较大的变形和焊接应力,因此应尽可能选用焊接能量集中的焊接方法。

② 由于奥氏体不锈钢导热系数小,在同样的电流下,可比低合金钢得到较大的熔深。同时又由于其电阻率大,在焊条电弧焊时,为了避免焊条发红,与同直径的碳钢或低合金钢焊条相比,焊接电流较小。

③ 焊接规范。一般不采用大线能量进行焊接 。焊条电弧焊时,宜采用小直径焊条,快速多道焊,对于要求高的焊缝,甚至采用浇冷水的方法以加速冷却,对于纯奥氏体不锈钢及超级奥氏体不锈钢,由于热裂纹敏感性大,更应严格控制焊接线能量,防止焊缝晶粒严重长大与焊接热裂纹的发生。

④ 为进步焊缝的抗热裂性能和耐蚀性能,焊接时,要特别留意焊接区的清洁,避免有害元素渗透焊缝。

⑤ 奥氏体不锈钢焊接时一般不需要预热。为了防止焊缝和热影响区的晶粒长大及碳化物的析出,保证焊接接头的塑、韧性和耐蚀姓,应控制较低的层间温度,一般不超过150℃。

2. 铁素体不锈钢焊接要点

铁素体不锈钢的铁素体形成元素相对较多,奥氏体形成元素相对较少,材料淬硬和冷裂倾向较小。铁素体不锈钢在焊接热循环的作用下,热影响区晶粒明显长大,接头的韧性和塑性急剧下降。热影响区晶粒长大的程度取决于焊接时所达到的最高温度及其保持时间,为此,在焊接铁素体不锈钢时,应尽量采用小的线能量,即采用能量集中的方法,如小电流TIG、小直径焊条手工焊等,同时尽可能采用窄间隙坡口、高的焊接速度和多层焊等措施,并严格控制层间温度。

由于焊接热循环的作用,一般铁素体不锈钢在热影响区的高温区产生敏化,在某些介质中产生晶间腐蚀。焊后经700~850℃退火处理,使铬均匀化,可恢复其耐蚀性。

普通高铬铁素体不锈钢可采用焊条电弧焊、气体保护焊、埋弧焊焊等熔焊方法。由于高铬钢固有的低塑性,以及焊接热循环引起的热影响区晶粒长大和碳化物、氮化物在晶界集聚,焊接接头的塑性和韧性都很低。在采用与母材化学成分相似的焊材且拘束度大时,很易产生裂纹。为了防止裂纹,改善接头塑性和耐蚀性,以焊条电弧焊为例,可以采取下列工艺措施。

① 预热100 ~ 150℃左右,使材料在富有韧性的状态下焊接。含铬越高,预热温度应越高。

② 采用小的线能量、不摆动焊接。多层焊时,应控制层间温度不高于150℃,不宜连续施焊,以减小高温脆化和475℃脆性影响。

③ 焊后进行750 ~ 800℃退火处理,由于碳化物球化和铬分布均匀,可恢复耐蚀性,并改善接头塑性。退火后应快冷,防止出现σ相及475℃脆性。

3. 马氏体不锈钢焊接要点
