广东广青300系基体长效抗菌不锈钢实现量产

无锡不锈钢板厂家无锡汉能不锈钢2020年5月13日讯 去年底爆发的新冠疫情，如今在全世界范围内成为公共安全卫生事件，为阻断新冠病毒的接触传播，公共设施除定期消毒外，使用抗菌材料也变成近期热点。

抗菌不锈钢自上世纪90年代被开发，近期多家不锈钢企业也发布了200系、400系抗菌钢的研发情况。广青科技作为国内生产300系宽板不锈钢的龙头企业之一，在公司领导的指示下，近期也大力开发300系抗菌不锈钢，经过2个月的研发、试产、检测及推广，目前300系含铜抗菌不锈钢已稳定批量生产。

众所周知，300系不锈钢因其优异的耐蚀性和加工性，是目前应用最广泛的钢种，占全球不锈钢消费量约50%，抗菌不锈钢多用在厨房厨具、食品加工、医疗卫生、公共设施等领域，大都要求材料有良好的成型性和加工性，部分器具加工后还需打磨抛光，所以300系基体长效抗菌不锈钢是最优的选择，也是当前真正被批量应用的材料。

公司300系抗菌不锈钢为自主研发，现阶段量产了301Cu和304Cu两个抗菌钢品种，白皮No.1钢卷订单为公司厂内退洗后直接交货，2B钢卷由广东甬金进一步冷轧、退洗后交货，已交货产品厚度为0.4-4.0mm，累计交货四个批次共500余吨，质量和性能受到沈阳、北京、厦门等地客户的一致好评。

为了确保产品能达到抗菌效果，公司自抗菌钢开发之初，就与中国科学院金属研究所杨柯教授建立合作，杨柯教授团队是国内最早研究抗菌不锈钢的团队之一，在钢种开发和抗菌机理方面均有较为深入的研究。公司首批300系抗菌钢No.1及2B试片经中科院金属研究所检测，对大肠杆菌具有良好的抗菌效果，实验最终结果显示抗菌钢样品抗菌率达到99%以上，比对的普通304钢种2B样品表面布满细菌，无抗菌性，另外特别针对300S抗菌钢2B试片进行了打磨后检测抗菌性，抗菌率仍能达到98%以上。

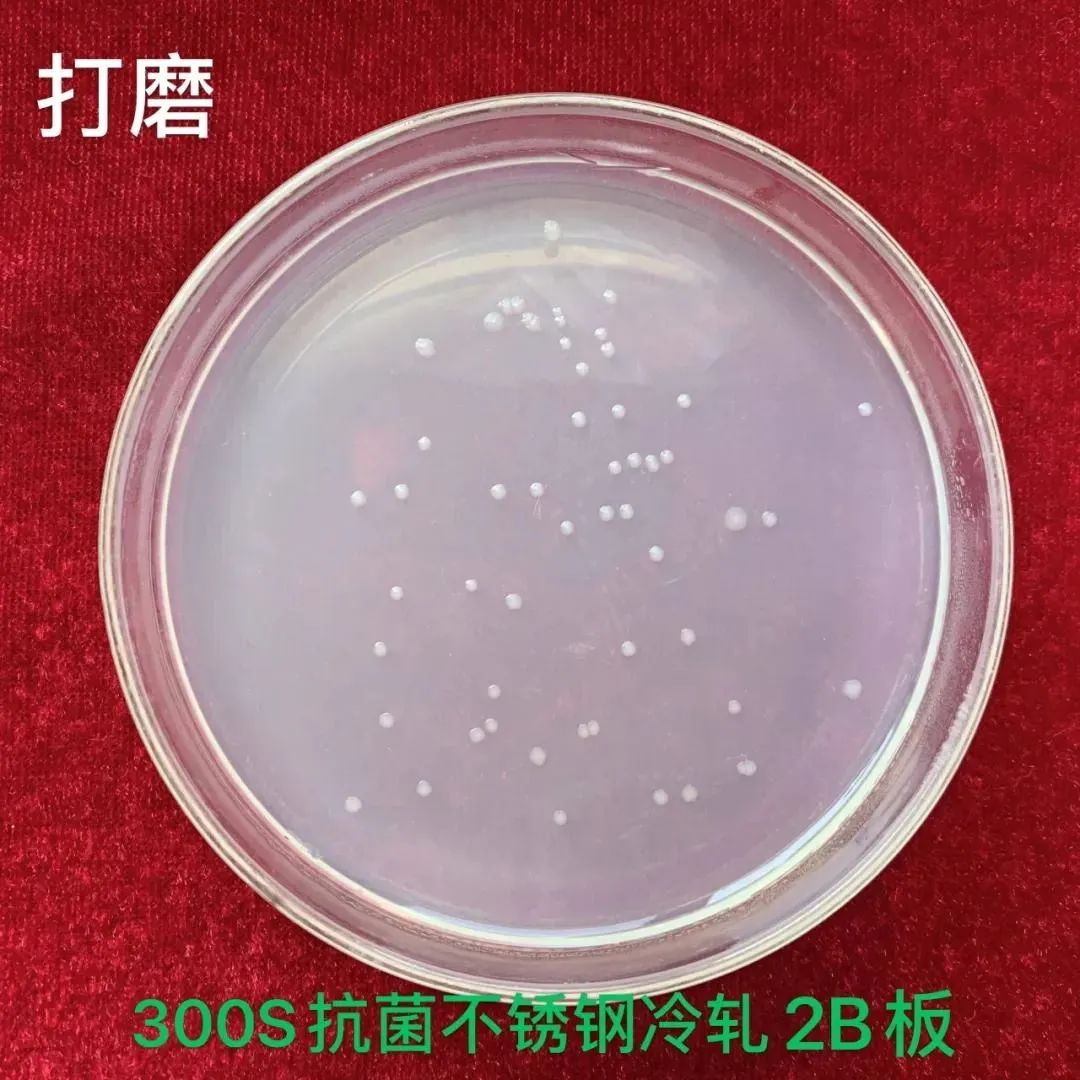

图1 抗菌不锈钢抗菌性能（E. coli）的平板测试结果：

表1 抗菌不锈钢抗菌性能测试结果：

为了进一步验证材料的抗菌性，公司将300系抗菌不锈钢样品委托广东省微生物分析检测中心进行抗菌检测，依日标JISZ 2801:2010执行，检测结果表明，公司开发的300系抗菌不锈钢No.1和2B表面试样对大肠杆菌和金黄色葡萄球菌抗菌率均达到99%以上。

图2 广微测对广青300S抗菌不锈钢的抗菌性检测结果报告：

为了获得优良的抗菌性，300系抗菌钢中铜的加入量均大于3%，铜会使材料有效热加工区间减小，热轧钢卷容易出现裂边等缺陷，增大了生产难度，公司的技术和生产部门深入研究、齐心协力，妥善解决了相关缺陷问题，固溶处理后的抗菌不锈钢强度、延伸率、硬度等机械性能指标与普通304相当，因铜的加入，MD30更低，材料的冷加工成型性优异，在生产保温杯、厨房水槽等产品时更具优势。
